M172 - Wie wird das Gerät an einem Nabendynamo angeschlossen?
montage

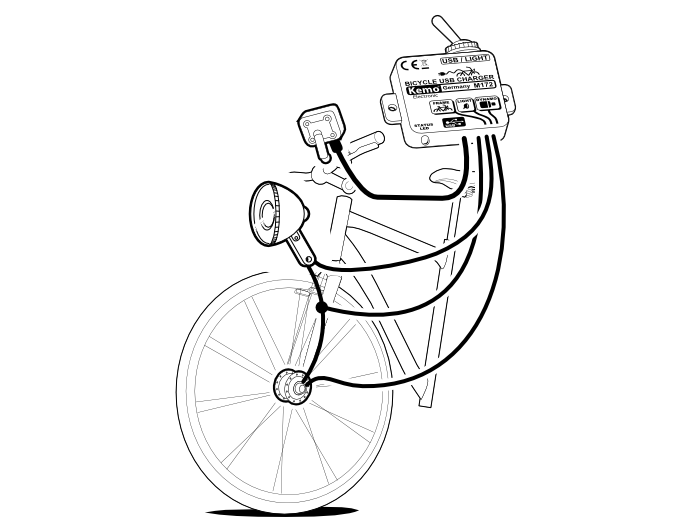

Wie wird das Gerät an einem Nabendynamo angeschlossen?

Bitte finden Sie heraus, welches der beiden Kabel des Dynamos mit dem mittleren Lampenkontakt verbunden ist. Wenn Sie das Kabel herausgefunden haben, muß es in der Nähe von M172 getrennt werden. Nun schließen Sie das Ende, welches vom Dynamo kommt, an den "Dynamo"-Anschluß von M172 und das andere Ende (welches zu den beiden Lampen führt) an den "Light"-Anschluß von M172. Der "Frame"-Anschluss muß zusätzlich an das Kabel, das vom äußeren Kontakt der Lampe zum Dynamo führt, angeschlossen werden. Hinweis: Bei Verwendung eines Nabendynamos kann es bei Fahrgeschwindigkeiten von > 40 km/h vorkommen, das sich der Laderegler wegen zu hoher Dynamospannung abschaltet. Er schaltet sich bei kleineren Geschwindigkeiten aber automatisch wieder ein.
