Convertidor CC y de impulsos [M150]

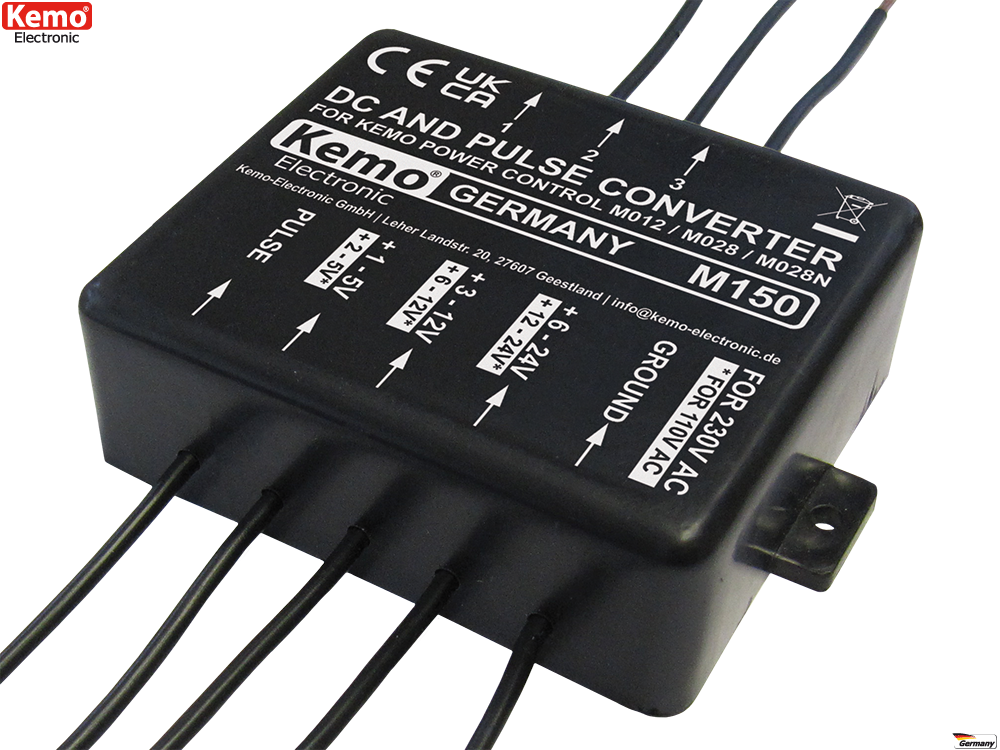

Convertidor CC y de impulsos
Haga Click para agrandar

EAN: 4024028031507
Descripción (pdf)
Preguntas sobre el artículo
Solución de problemas
Vista para impresión


Technical Data
Tensión de servicio 110 V/AC o 230 V/AC (se aproxima por las conexiones hacia el módulo de reductor de luz)
Salida El módulo suministra una tensión excitadora para la entrada del potenciómetro de los módulos de reductor de luz M012, M028 o M028N
Entrada El módulo M150 se puede mandar opcionalmente con tensiones continuas excitadoras de 1 - 5 V/DC o 3 - 12 V/DC o 6 - 24 V/DC. O con impulsos TTL con una modulación de impulsos en duración
Frecuencia entre 1 - 10 kHz
Tensión de impulsos approx. 5 V/DC
Anchura de impulso 10 - 90% PWM. La potencia se ajuste mediante la anchura de impulso 10 - 90%.
Resistencias de entrada entrada de mando 1 - 5 V/DC >1,4 k, entrada de mando 3 - 12 V/DC >4,1 k, entrada de mando 6 - 24 V/DC >9,1 k
Entrada de impulsos TTL >1,1 k
Separación galvánica Por un optoacoplador entre las entradas de mando y la salida de señal hacia el módulo de reductor de luz

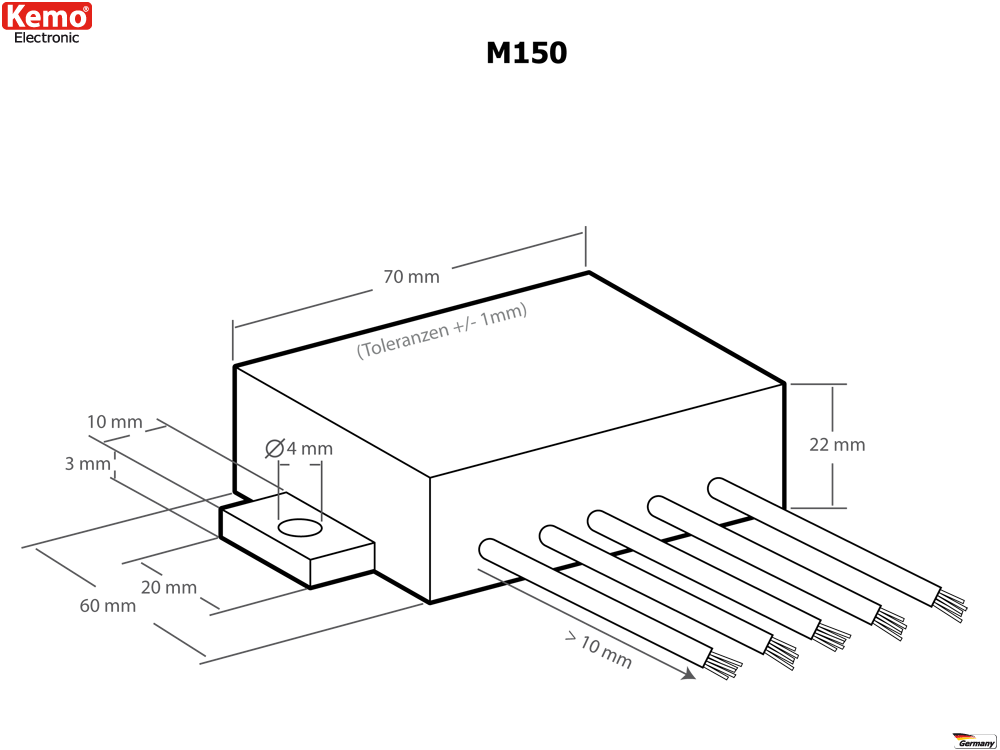

Medidas approx. 70 x 60 x 23 mm (sin esclisas de fijación)

Por preconectar este módulo, se pueden mandar nuestros módulos de reductor de luz (230 V/AC o 110 V/AC) M012 + M028 + M028N con una tensión continua o una modulación de impulsos en duración (por microordenadores o PCs). Este módulo se debe conectar en lugar del potenciómetro. Separación del circuito de mando galvánica por optoacopladores. El mando se puede efectuar opcionalmente (con 230 V/AC): CC 1 - 5 V/DC, CC 3 - 12 V/DC, CC 6 - 24 V/DC. O bien impulsos rectangulares TTL 5 V/DC 1 - 10 kHz anchura de impulso 10 - 90% PWM. La regulación se efecuta por cambiar la anchura de impulso.

La DC y M150 pulso convertidor de módulo es un módulo de control ideal para:
